安裝于管道的直徑方向,。在蝶閥閥體圓柱形通道內,，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間,，旋轉到90°時,，閥門則呈全開狀態,。凸耳對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單,、體積小,、重量輕，只由少數幾個零件組成,。而且只需旋轉90°即可快速啟閉，操作簡單,，同時該閥門具有良好的流體控制特性,。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小,，故具有較好的流量控制特性,。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門,，密封圈可以鑲嵌在閥體上或附在蝶板周邊,。

結構特點：

①三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命,。

②由扭矩產生彈性密封,。

③巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性,、零泄漏,。

④體積小、重量輕,、操作輕巧,、便于安裝。

⑤可根據用戶要求配置氣動,、電動裝置,，滿足遙控和程控的需要。

⑥更換零件材質可適用于各種介質,，并可進行襯里防腐（襯F46,、GXPP、PO等）,。

標準規范：

設計制造標準：GB/T 12238-2008,、ANSI B16.34、API609,、MSS SP-68,、JIS B2032、JIS B2064

結構長度標準：GB/T 12221-2005,、API609,、JIS B2002

連接法蘭標準：GB/T 9113、JB79,、SH3406,、HG20592、ASME B16.5,、ASME B16.47,、API605、JIS B2212

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008,、API598,、JIS B2003

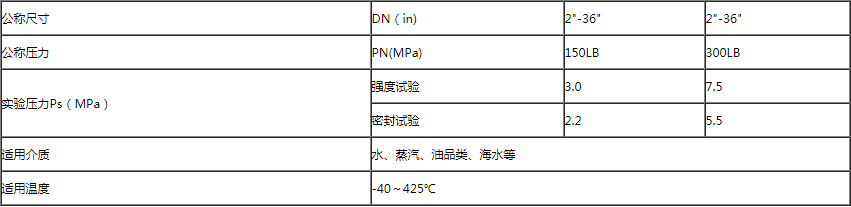

技術參數：

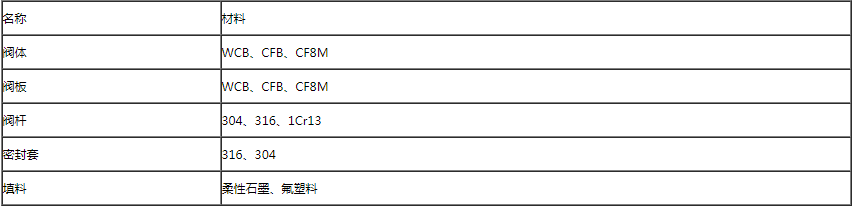

零件材料與工況：
